Hücre Bakım ve Test

Hücre bakım Elektrik dağıtım sistemlerinin kritik bileşenlerinden biri olan orta gerilim hücreleri (switchgear); kesici, ayırıcı, baralar, koruma röleleri ve ölçü elemanlarını barındırarak enerji akışını güvenli şekilde yönetir. Hücre arızaları, hem personel güvenliği hem de üretim sürekliliği açısından ciddi riskler oluşturur. Bu nedenle hücre bakım ve test işlemleri, endüstriyel tesislerden alışveriş merkezlerine, hastanelerden yenilenebilir enerji santrallerine kadar geniş bir yelpazede zorunlu bir koruyucu bakım uygulamasıdır.

Antalya Trafo Servisi olarak, alanında uzman mühendis ve teknisyenlerden oluşan ekibimizle OG hücrelerinizin ömrünü uzatıyor, arıza riskini minimuma indiriyor ve yasal gereklilikleri eksiksiz karşılıyoruz.

Hücre Bakımının Önemi

1. Operasyonel Güvenlik

Hücre içindeki kesici ve ayırıcı mekanizmalarının arızalanması; ark oluşumu, kısa devre veya patlama gibi ciddi güvenlik sorunlarına yol açabilir. Periyodik bakım, bu riskleri en aza indirir.

2. Enerji Sürekliliği

Plansız enerji kesintileri, üretim hatlarında duruşa ve finansal kayıplara neden olur. Hücre testleri, ekipmanın gerçek zamanlı durumunu ortaya koyarak arıza öncesi uyarı sağlar.

3. Yasal ve Standartlara Uygunluk

IEC 62271-200, IEC 60865 ve EPDK düzenlemeleri, OG hücrelerinin belirli aralıklarla kontrol edilmesini zorunlu kılar. Antalya Trafo, tüm prosedürleri standartlara uygun biçimde yürütür.

4. Ekipman Ömrünün Uzatılması

Düzenli yağlama, temizlik ve bağlantı sıkılık kontrolleri; kesici kontaklarında ve baralarda oluşabilecek oksitlenme ile aşırı ısınmayı engeller, hücrenin ekonomik ömrünü uzatır.

Hücre Testi Nedir?

Hücre testi, elektriksel, mekanik ve termal parametrelerin ölçülerek switchgear’ın güvenli çalışma koşullarına uygunluğunun doğrulanmasıdır. Antalya Trafo, yerinde (on‑site) test ve atölye test imkânlarıyla kapsamlı hizmet sunar.

Elektriksel Testler

• İzolasyon Direnci Ölçümü (IR): Baralar ve kablo bağlantılarındaki izolasyon seviyesini değerlendirir.
• Kontakt Direnci Testi: Kesici ve ayırıcı kontak yüzeylerindeki direnç artışlarını tespit eder.
• Yüksek Gerilim (Hipot) Testi: İzolasyonun dielektrik dayanımını doğrular.
• Kısmi Deşarj (PD) Ölçümü: İzolasyon kusurlarını erkenden belirler.

Mekanik Testler

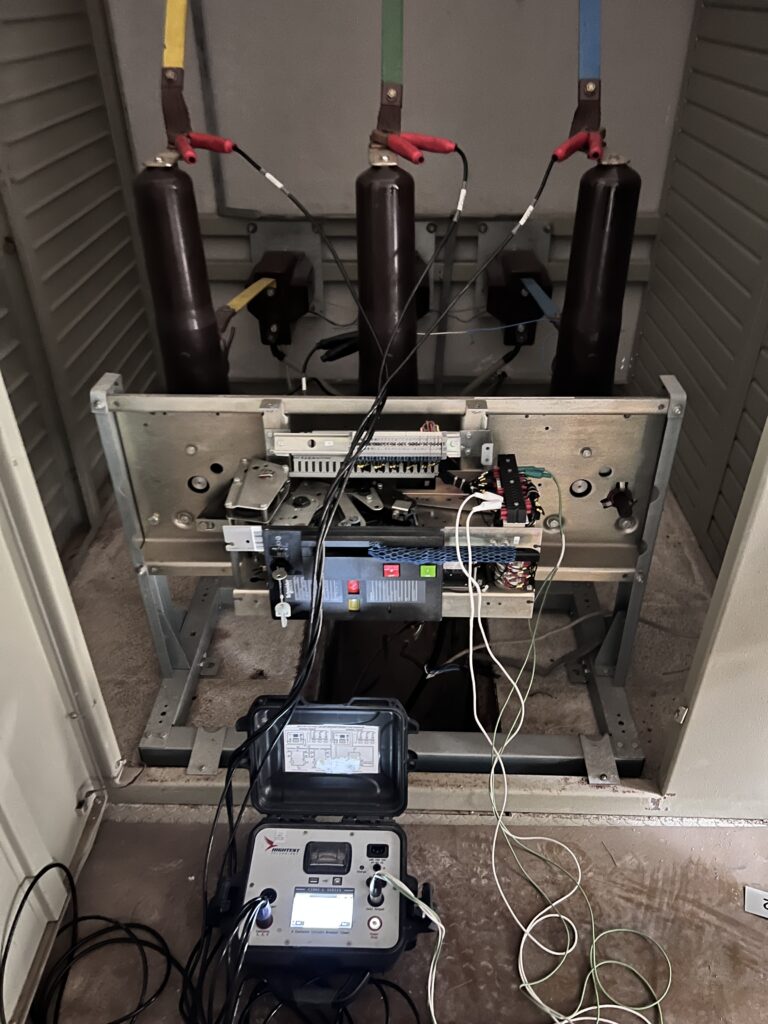

• Kesici Operasyon Sayımı ve Zamanlama Testi: Açma‑kapama sürelerini ve mekanizma senkronizasyonunu kontrol eder.
• Ayırıcı ve Topraklama Bıçağı İşlev Testi: Mekanik kilit ve interlock sistemlerinin doğrulanması.

Termal Testler

• Termal Kamera Analizi: Baralarda, kablo başlıklarında ve kontakt yüzeylerinde sıcak nokta tespiti.

Gazlı Hücreler için Ek Testler

SF6 veya vakumlu kesicilerde:

• SF6 Gaz Safiyet ve Basınç Ölçümü
• Vakum Seviyesi Testi

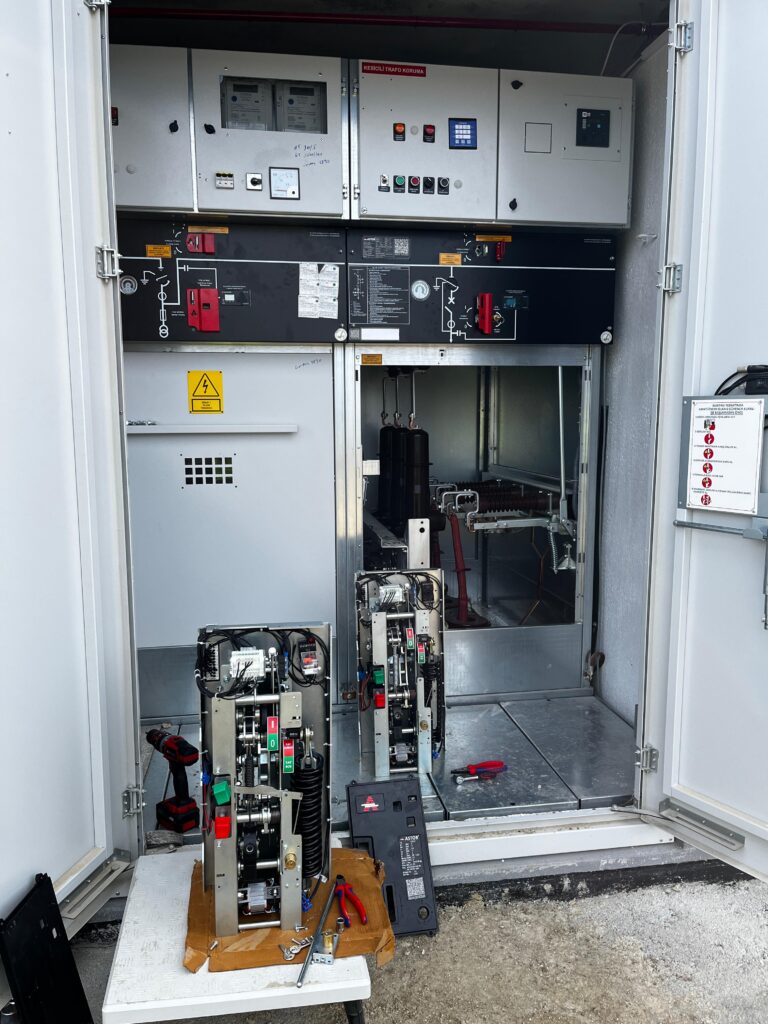

Hücre Bakım Aşamaları

Periyodik Bakım Programı Önerisi

• Aylık Görsel Kontrol: Nem, toz, yabancı cisim ve sızdırmazlık kontrolü.
• Altı Aylık Elektriksel Testler: İzolasyon direnci, kontakt direnci, kesici operasyon sayısı.
• Yıllık Kapsamlı Bakım: Kısmi deşarj, hipot, SF6 gaz analizi, mekanik ayar ve tork kontrolleri.
• Beş Yıllık Revizyon: Kesici ana kontak değişimi, sekonder devre kablo yenilemesi, koruma rölesi kalibrasyonu.

Bakım periyotları, tesisinizin yük profili ve çevresel koşullarına göre özelleştirilebilir.

Uyguladığımız Başlıca Testler

İzolasyon Direnci Ölçümü (IR)

Baralar ve kablo terminallerinde izolasyon bozulmalarını tespit ederek ark riskini azaltır.

Kontakt Direnci Testi (DLRO)

Mikro‑ohm mertebesindeki artışlar, aşırı ısınmaya neden olur. DLRO testleri, oksitlenmiş kontakları erken safhada belirler.

Kesici Zamanlama Testi

Açma ve kapama bobinlerinin tepki süresi ölçülerek senkronizasyon hataları tespit edilir.

SF6 Gaz Analizi

Gazın nem, asitlik ve parçacık içerikleri incelenerek dielektrik dayanımı değerlendirilir.

Kısmi Deşarj (PD) Ölçümü

İzolasyon kusurlarını, arka dönüşmeden önce tespit ederek büyük arızaların önüne geçer.

Termal Görüntüleme

IR kamera ile sıcaklık anomalileri izlenir; bağlantı gevşeklikleri ve dengesiz yükler belirlenir.

Hücre Topraklama ve Baralar

Topraklama sürekliliği, personel güvenliği için kritik öneme sahiptir. Antalya Trafo; topraklama empedansı ölçümleri, baraların sıkılık kontrolleri ve potansiyel dengeleme testleri ile hücrenin elektro‑mekanik bütünlüğünü garanti altına alır.

Koruma Röleleri ile Entegrasyon

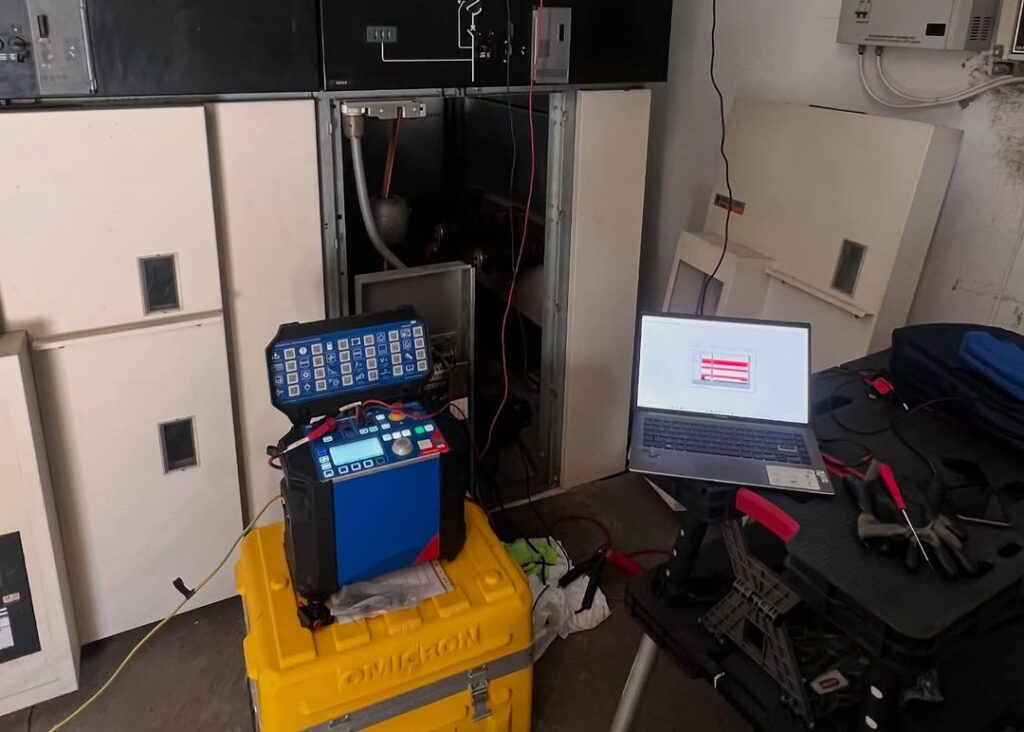

Hücre bakımının tamamlayıcı unsuru, koruma rölelerinin doğru ayarlanmasıdır. Ekibimiz, ANSI kodlu röle fonksiyon testleri ve sekonder enjeksiyon işlemleriyle hücre‑röle uyumunu doğrular.

Kapsamlı Raporlama ve Veri Yönetimi

Tüm test ve bakım sonuçları; IEC 61850 uyumlu dijital formatta, trend analizi ve QR kodlu ekipman etiketleriyle teslim edilir. Bu sayede geçmiş veriler kolayca izlenir ve bakım stratejisi veriye dayalı olarak planlanır.

Hücre Bakım ve Test Sürecinin Faydaları

• Arıza Süresini %65 Azaltır: Erken uyarı sistemi ile kesinti riskini düşürür.
• Enerji Verimliliği Sağlar: Temiz ve düşük dirençli kontaklar, kayıpları minimize eder.
• Yatırım Koruması: Hücre ömrünü uzatarak sermaye giderlerini azaltır.
• Yasal Uyumluluk: EPDK, TSE ve İş Sağlığı Güvenliği yönetmeliklerine tam uyum.

Neden Antalya Trafo?

Referans Projeler: GES, OSB, otel, AVM ve sağlık tesislerinde yüzlerce başarılı uygulama.e test

Sertifikalı Uzman Kadro: IRCA, VDE ve IEEE üyelikli mühendisler.

Gelişmiş Test Parkı: Omicron, Megger, Fluke ve Chauvin Arnoux cihazları.

24/7 Acil Destek: Ani arıza durumlarında hızlı müdahale. Hücre ve trafo bakım konusunda uzman kadro.

Süpervizörlük ve Eğitim: İşletme personelinize saha içi eğitim ve danışmanlık.
