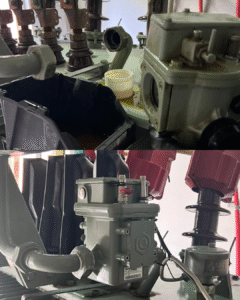

Transformatör servis hizmetlerimizde sahada sıkça karşılaştığım cihazlardan biri Buchholz rölesi’dir., Antalya Trafo Servisi olarak verdiğimiz bakım ve kontrol hizmetlerinde buchholz rölelerinin kontrolleri oldukça büyük bir önem taşıyor.
Buchholz rölesi, EN 50216-2 standardına göre üretilmiş, Genleşme tanklı tip transformatörlerde kullanılan hayati bir koruma cihazıdır. Kazan ile genleşme tankı arasındaki boru hattına monte edilen bu cihaz, içerde oluşabilecek gazları veya yağ seviyesindeki ani değişimleri tespit ederek sistemin güvenliğini sağlar.
Her Buchholz rölesi, fabrikadan çıkmadan önce özel test tesislerinde sızdırmazlık ve işlevsellik açısından ayrı ayrı test edilir. Bu sayede alarm veya anahtarlama kontağıyla, transformatörün hasar görmesini önleyen erken uyarı sistemi olarak görev yapar.
İçindekiler

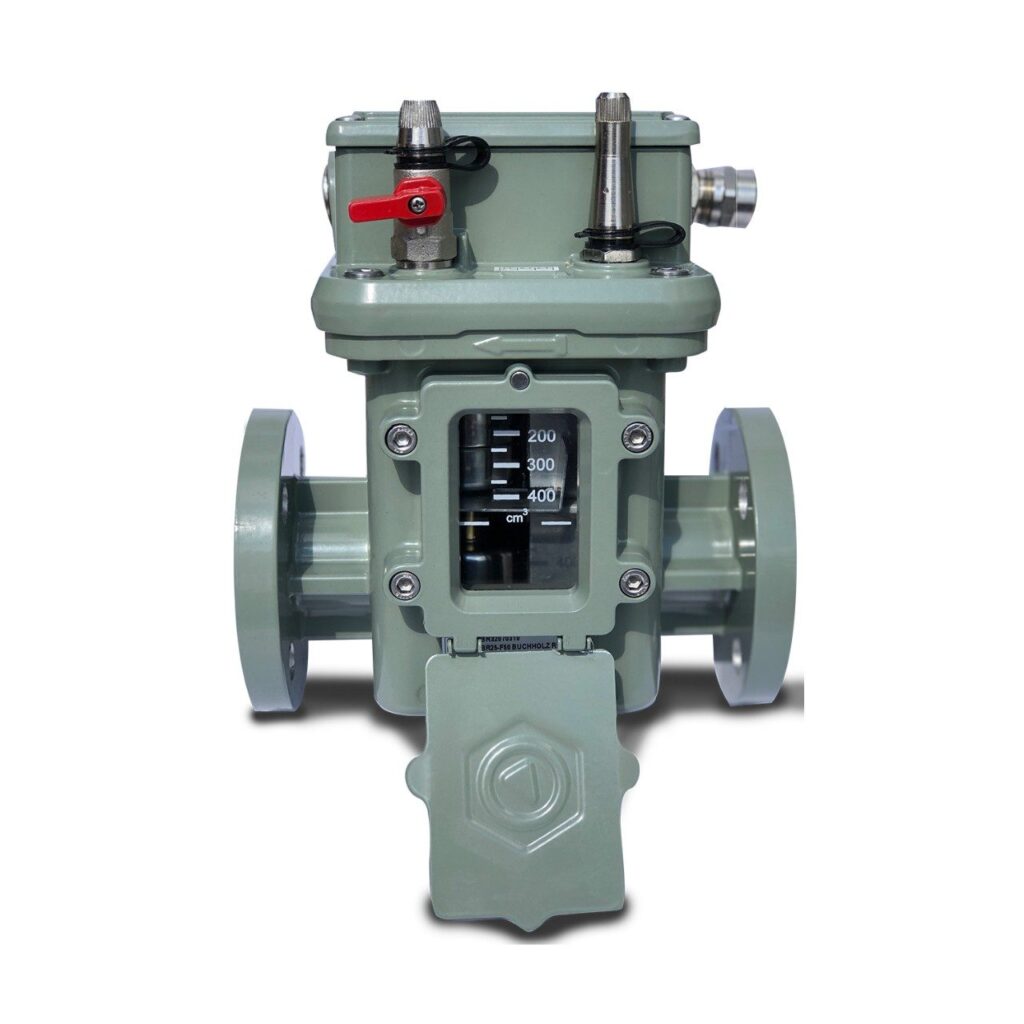

Buchholz rölesi nedir
Transformatörlerin genleşme tankı ve ana gövde arasına boru tesisatı yardımıyla montajı yapılan bir koruma ekipmanıdır. Buchholz rölesi içerisinde iki adet manyetik kontak bulunur. Bunlardan üstte olan kontak içerisinde gazın birikmesi ile aşağı yönlü olarak hareket ettirilerek alarm devresini aktif eder. İkinci kontak ise gazın artmaya devam etmesi üzerine trip kontağını tetikler. Buchholz rölesi aynı zamanda genleşme tankı veya ana tank içerisindeki yağın azalması ile kontakların pozisyonu değişeceği için çalışarak koruma görevini yapar. Antalya Trafo Servisi olarak Trafo bakım faaliyetlerimizde Buchholz rölelerinin tüm fonksiyonlarını test ediyor, Sızdırmazlık sorunu varsa değişimlerini yapıyoruz.
Bağlantı şeması
Marka farklılıkları olabileceği için montajı yapılacak olan ürüne göre bağlantıların düzenlenmesi önerilir.
Antalya Trafo Servisi olarak, transformatör güvenliğinde kritik rol oynayan Buchholz rölesi bağlantısı, montajı ve arıza tespiti konularında uzman desteği sunuyoruz. Detaylı bilgi ve hızlı servis için bizimle iletişime geçin.
Buchholz rölesi fiyatı
Buchholz rölesi fiyatları; marka, model, fonksiyon sayısı ve bağlantı özelliklerine göre değişiklik gösterebilir. Uygulama alanına özel en uygun ve uzun ömürlü çözümler için doğru ürün seçimi büyük önem taşır. Antalya Trafo Servisi olarak, farklı bütçelere hitap eden Buchholz rölesi alternatifleriyle size en uygun çözümü sunmak için buradayız. Güncel fiyat bilgisi ve ürün karşılaştırmaları için bizimle hemen iletişime geçin.
buchholz rölesi neden açar
Transformatör içinde meydana gelen gaz oluşumu, yağ seviyesindeki ani düşüş veya hızlı yağ akışı gibi arızalar, Buchholz rölesi tarafından algılanarak sistemin korunması amacıyla açma sinyali gönderilir. Bu durum, genellikle transformatör içerisinde oluşan ciddi iç arızaların habercisidir ve zamanında müdahale edilmediğinde büyük hasarlara yol açabilir.
Eğer trafo sisteminizde Buchholz rölesi açma yaptıysa, arızanın kaynağını doğru analiz etmek ve güvenli çözümler üretmek için profesyonel destek almanız önemlidir.
Antalya Trafo Servisi olarak, arıza tespiti, röle kontrolü ve bakım süreçlerinde uzman kadromuzla yanınızdayız. Hızlı servis ve detaylı teknik inceleme için hemen bizimle iletişime geçin
Hermetik koruma rölesi ve buchholz rölesi ilişkisi
Transformatör koruma sistemleri içerisinde yer alan röleler, cihazın güvenli ve verimli çalışması açısından kritik öneme sahiptir. Bu bağlamda en çok karşılaşılan iki sistem: DMCR hermetik röle ve Buchholz rölesidir. Peki, bu iki röle arasındaki temel farklar nelerdir? Hangi tip trafoda hangisi kullanılır?
Buchholz Rölesi Nedir?
Buchholz rölesi, yağlı tip (özellikle genleşme deposu bulunan) transformatörlerde kullanılır. Transformatör içinde oluşan gazları ve ani yağ akışlarını algılayarak alarm veya açma sinyali üretir. Gaz kaçağı, kısa devre ya da sargı arızaları gibi durumlarda devreye girerek sistemi korur.

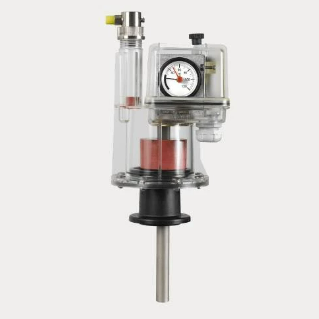

DMCR Hermetik Röle Nedir?
DMCR röle, hermetik tip transformatörlerde kullanılır. Hermetik trafolar, tamamen kapalı sistemlerdir ve genleşme deposu bulunmaz. Bu nedenle Buchholz rölesi kullanılamaz. DMCR röle, trafonun içinde oluşan basınç artışı, sıcaklık seviyesi ve yağ seviyesi gibi parametreleri izler ve buna göre alarm verir ya da sistemin açılmasını sağlar.
DMCR Röle ile Buchholz Rölesi Arasındaki Temel Farklar
| Özellik | Buchholz Rölesi | DMCR Hermetik Röle |
|---|---|---|
| Kullanım Yeri | Yağlı ve genleşme depolu trafolar | Hermetik, kapalı sistem trafolar |
| Görev | Gaz birikimi ve yağ akışı algılama | Sıcaklık, basınç ve seviye izleme |
| Fiziksel Bağlantı | Kazan ve genleşme deposu arasında | Trafo üst kapağına veya yanına montaj |
| Alarm / Açma Fonksiyonu | Şamandıralı sistem ile çalışır | Elektronik sensörler ile çalışır |
| Bakım İhtiyacı | Periyodik test ve bakım gerektirir | Genellikle daha az bakım ihtiyacı vardır |
Hangi Röle Sizin Trafonuz İçin Uygun?
Trafonuz hermetik yapıdaysa DMCR röle, klasik yağlı tip ve genleşme depoluysa Buchholz rölesi kullanılır. Hangi sistemin sizin trafo tipinize uygun olduğunu öğrenmek ve doğru ürünü temin etmek için uzman desteği almak en doğru adımdır.
Antalya Trafo Servisi olarak, ihtiyacınıza en uygun röleyi belirlemeniz ve montaj işlemlerini güvenle gerçekleştirmeniz için size destek sunuyoruz.
buchholz rölesi yağ kaçağı
Buchholz röleleri zamanla eskiyerek yağ kaçaklarına sebep olabilir. Bu kaçakların genellikle nedenleri kullanılan contalardan kaynaklanır. Uzun yıllar kullanılan rölelerde genellikle ihbar test butonlarında, Numune / Hava alma noktasında, Flanş bağlantı noktalarında yağ kaçakları görülebilir. Kaçak noktasının doğru tespit edilmesi ve doğru müdahalenin yerinde yapılabilmesi için Antalya Trafo Servisi olarak profesyonel ekibimiz ile hizmetinizdeyiz.
Buchholz rölelerindeki yağ kaçaklarının giderilmesi veya bire bir değişimi ile ilgili şikayetleriniz varsa çözüm ANTALYA TRAFO SERVİSİ.
